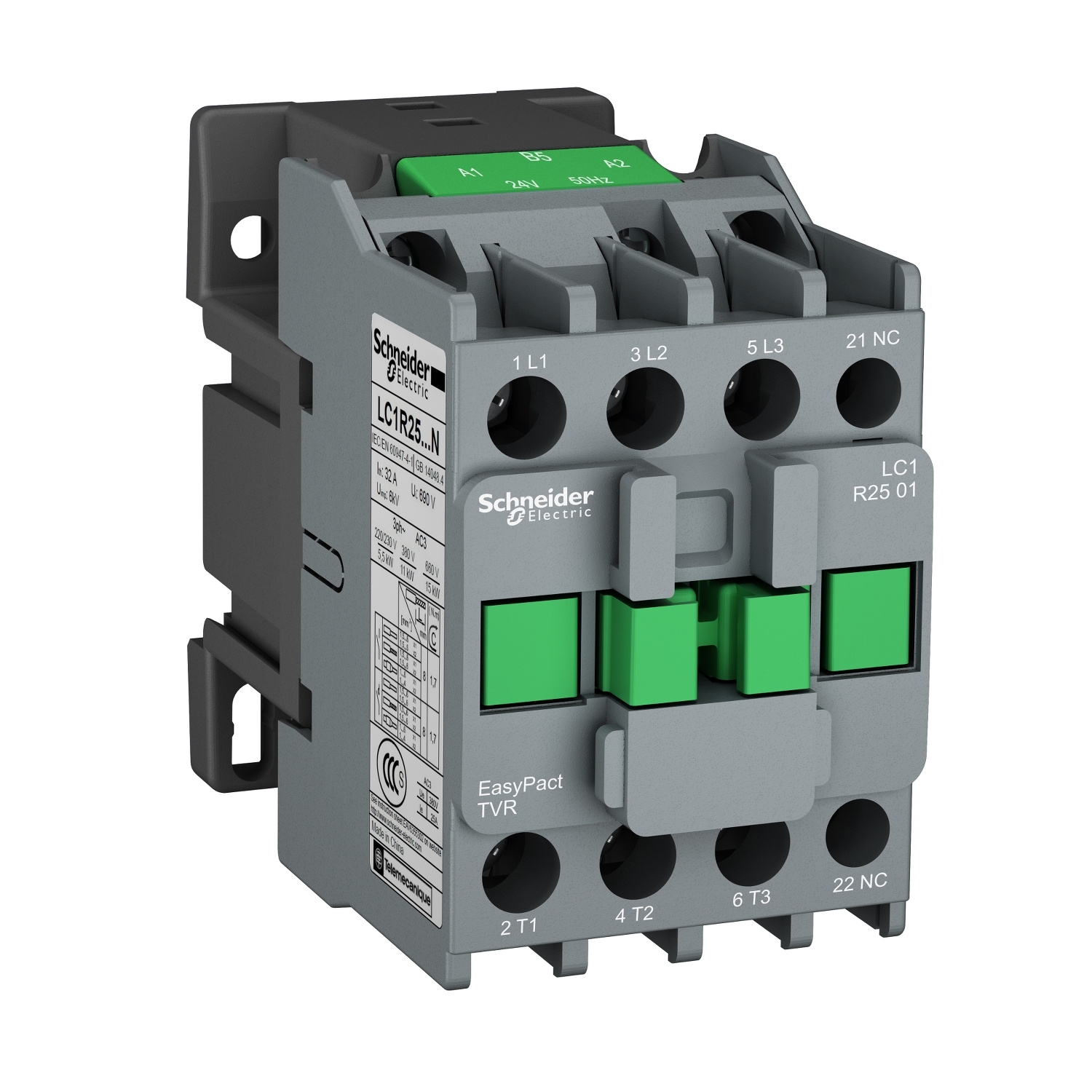

LC1R0910M5N三极交流接触器
| 产品系列 | EasyPact | |
|---|---|---|
| 产品名称 | EasyPact TVR 系列电机控制与保护产品 | |
| 产品类型 | 接触器 | |
| 产品短名 | LC1R交流接触器 | |
| 接触器应用领域 | 应用于鼠笼电机和滑环电机的反接制动和寸动（适当扩容） | |
| 使用类别 | AC-3 | |
| 极数 | 3P | |
| power pole contact composition | 3 NO | |
| 额定工作电流 [Ie] | 20 A 40 °C) 在…上 <= 400 V AC AC-1 适用 电源回路 | |
| 控制回路电压 | 220 V AC 50 Hz | |
| 辅助触点类型 | 1 NO |
| 额定工作电压 [Ue] | 电源回路: 690 V AC 50 Hz | |
|---|---|---|
| 电动机功率 (kW) | 2.2 kW 在…上 220/230 V AC 50 Hz | |
| 电气寿命 | 1 kA².s 9 A AC-3 Ue条件下 <= 440 V | |
| 机械寿命 | 10 M次 | |
| 最大操作频率 | 1200 次/小时 在…上 <40 °C | |
| 动作时间 | 12...22 ms 闭合 | |
| 控制电压限额 | 运行: 0.85...1.1 Uc | |
| (~50Hz保持)功耗 (VA) | 8.3 VA 0.3 | |
| 约定发热电流 [Ith] | 20 A 在…上 <40 °C 适用 电源回路 | |
| 平均阻抗 | 2.5 mΩ - Ith 20 A 50 Hz 适用 电源回路 | |
| power dissipation per pole | AC-3: 0.2 W | |
| 热消散 | 2…3 W 在…上 50 Hz | |
| 额定接通能力 [Irms] | 108 A 380 V IEC 60947 | |
| 额定分断能力 | 90 A, 380 V IEC 60947 | |
| 额定短时耐受电流 [Icw] | 100 A - 1 s 适用 信号回路 | |
| 与继电器配合使用的熔丝 | 20 A gG 在…上 <= 690 V 配合 1 型 适用 电源回路 | |
| 过电压类别 | III | |
| 额定绝缘电压 [Ui] | 电源回路: 690 V 符合 IEC 60947-4-1 | |
| 浪涌抑制模块 | 无内置浪涌抑制模块 | |
| 辅助触点类型 | 类型 机械连接 1 NO 符合 IEC 60947-5-1 | |
| 信号回路频率 | 50 Hz | |
| 最小开关电流 [Imin] | 5 mA 适用 信号回路 | |
| 最小切换容量 [U min] | 17 V 适用 信号回路 | |
| 不重迭时间 | 1.5 ms 失电 NC及NO触点之间 | |
| 绝缘电阻 | > 10 MΩ 适用 信号回路 | |
| 安装方式 | 导轨安装 | |
| 接线能力 | 电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆选型: 软线 不带篐线端子 | |
| 紧固扭矩 | 电源回路: 1.2 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口 螺丝: M3.5 | |
| 高度 | 74 mm | |
| 宽度 | 45 mm | |
| 深度 | 80 mm |
| 符合标准 | IEC 60947-1 | |
|---|---|---|
| 产品认证 | REACH | |
| 符合指令 | RoHS | |
| 污染等级 | 3 | |
| 防护措施 | TH 符合 IEC 60068-2-30 | |
| 运行温度 | -5…40 °C | |
| 贮存环境温度 | -40…60 °C | |
| 周围空气温度 | -20…55 °C （Uc下允许） | |
| 工作海拔 | 2000 m 无 | |
| 耐火及耐异常高温能力 | 960 °C 符合 IEC 60695-2-11 | |
| 抗冲击、震动性能 | 抗震性能 触头打开 (1.2 gn (5...300 Hz)) 符合 IEC 60068-2-6 |
