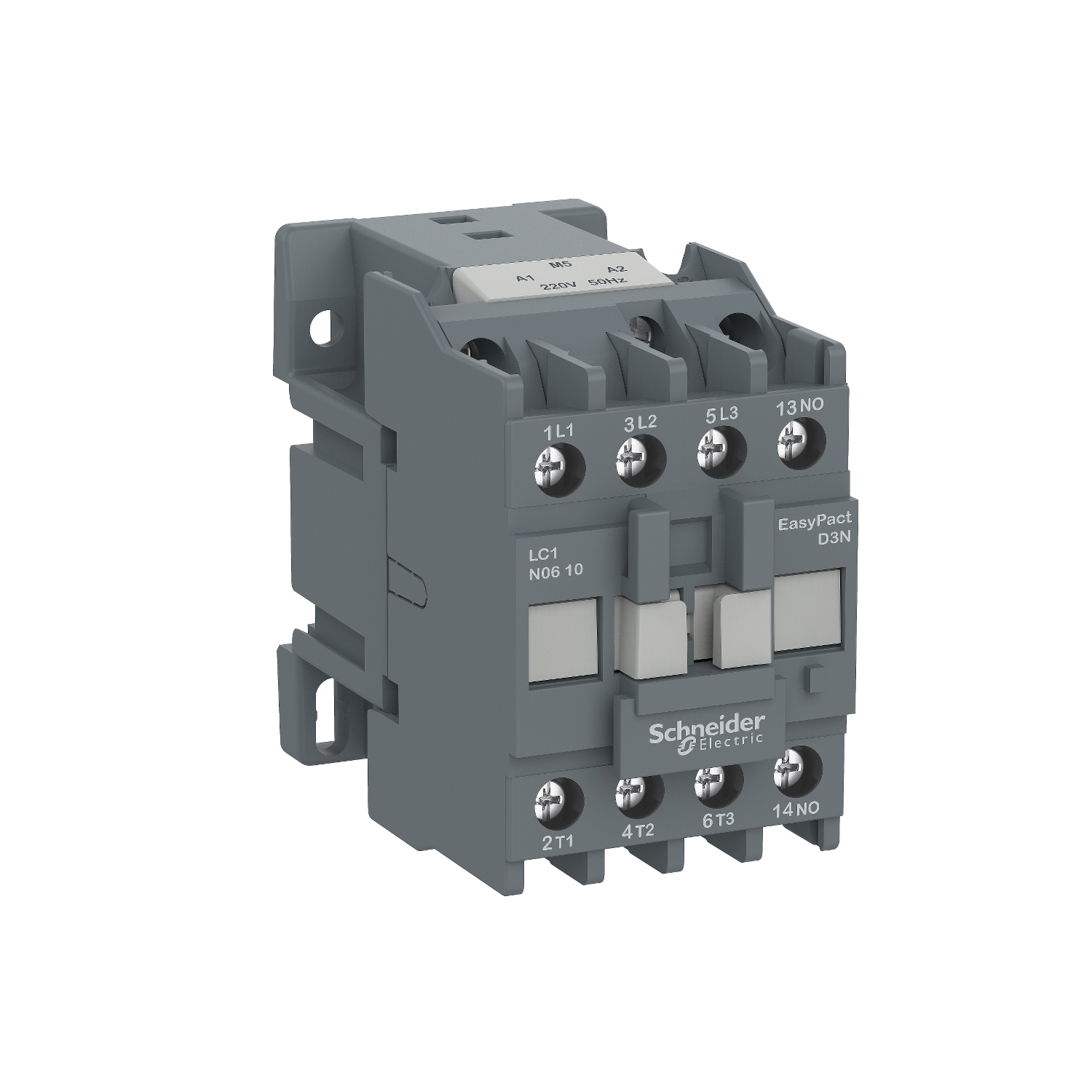

LC1N0910M5N接触器
| 产品系列 | EasyPact | |
|---|---|---|
| 产品名称 | EasyPact D3N | |
| 产品类型 | 接触器 | |
| 产品短名 | LC1N | |
| 接触器应用领域 | 应用于接通分断正常启动的鼠笼电机 | |
| 使用类别 | AC-3 | |
| 极数 | 3P | |
| power pole contact composition | 3 NO | |
| 额定工作电压 [Ue] | 电源回路: <= 690 V AC 50/60 Hz | |
| 额定工作电流 [Ie] | 9 A 60 °C) 在…上 <= 440 V AC AC-3 适用 电源回路 | |
| 电动机功率 (kW) | 2.2 kW 在…上 220/230 V AC 50/60 Hz | |
| 控制回路特性 | AC 在…上 50 Hz | |
| 高度 | 74 mm | |
| 宽度 | 45 mm | |
| 深度 | 80 mm | |
| 产品重量 | 0.3 kg | |
| 颜色 | 灰色 (RAL 7011) |
| 辅助触点类型 | 1 NO | |
|---|---|---|
| 额定冲击耐受电压 [Uimp] | 6 kV 线圈未连接到电源电路 符合 IEC 60947 | |
| 额定绝缘电压 [Ui] | 690 V 符合 IEC 60947-4-1 | |
| 过电压类别 | III | |
| 约定发热电流 [Ith] | 25 A 在…上 <60 °C 适用 电源回路 | |
| 额定接通能力 [Irms] | 90 A 在…上 440 V AC 适用 电源回路 符合 IEC 60947-4-1 | |
| 额定分断能力 | 72 A 在…上 440 V 适用 电源回路 符合 IEC 60947 | |
| 额定短时耐受电流 [Icw] | 105 A 在…上 <40 °C - 10 s 适用 电源回路 | |
| 与继电器配合使用的熔丝 | 10 A gG 在…上 <= 690 V 配合 1 型 适用 控制回路 符合 IEC 60947-5-1 | |
| 平均阻抗 | 2.5 mΩ - Ith 25 A 50 Hz 适用 电源回路 | |
| 每极功耗 | 0.2 W AC-3 | |
| 控制电压限额 | 运行: 0.85...1.1 Uc 在…上 50 Hz 55 °C) | |
| 动作时间 | 12...22 ms 关闭 | |
| 机械寿命 | 10000000 次 | |
| 最大操作频率 | 1800 次/小时 在…上 <60 °C | |
| (~50Hz吸合)功耗 (VA) | 95 VA 50 Hz 0.75 20 °C) | |
| (~50Hz保持)功耗 (VA) | 8.5 VA 50 Hz 0.3 20 °C) | |
| 热消散 | 2…3 W 适用 控制回路 | |
| 最小开关电流 [Imin] | 5 mA 适用 控制回路 | |
| 最小开关电压 | 17 V 适用 控制回路 | |
| 不重迭时间 | 1.5 ms 得电 确保NC和NO触电之间 | |
| 绝缘电阻 | > 10 MΩ 适用 控制回路 | |
| 电气寿命 | 1400000 次 AC-3 | |
| 安装方式 | DIN 导轨安装 | |
| 接线能力 | 电源回路: 螺栓紧固 1 1…4 mm² 电缆选型: 软线 带篐线端子 | |
| 紧固扭矩 | 电源回路: 1.2 N.m |
| 符合标准 | IEC 60947-1 | |
|---|---|---|
| 产品认证 | CCC | |
| 符合指令 | RoHS | |
| IP 保护等级 | IP20 符合 IEC 60529 | |
| 防护措施 | TH （污染等级 3) 符合 IEC 60068 | |
| 污染等级 | 3 | |
| 运行温度 | -5…55 °C | |
| 贮存环境温度 | -60…80 °C | |
| 周围空气温度 | -20…70 °C （Uc下允许） | |
| 工作海拔 | 3000 m 无 | |
| 耐火及耐异常高温能力 | 850 °C 符合 IEC 60695-2-1 | |
| 抗冲击、震动性能 | 抗震性能 触头打开: 1.5 gn (5...300 Hz) |
